Relé térmico

Relé térmico


Relé térmico.
Los relés térmicos son los aparatos más utilizados para proteger los motores contra las sobrecargas débiles y prolongadas. Se pueden utilizar en corriente alterna o continua.1​ Este dispositivo de protección garantiza:
  • optimizar la durabilidad de los motores, impidiendo que funcionen en condiciones de calentamiento anómalas.
  • la continuidad de explotación de las máquinas o las instalaciones evitando paradas imprevistas.
  • volver a arrancar después de un disparo con la mayor rapidez y las mejores condiciones de seguridad posibles para los equipos y las personas.

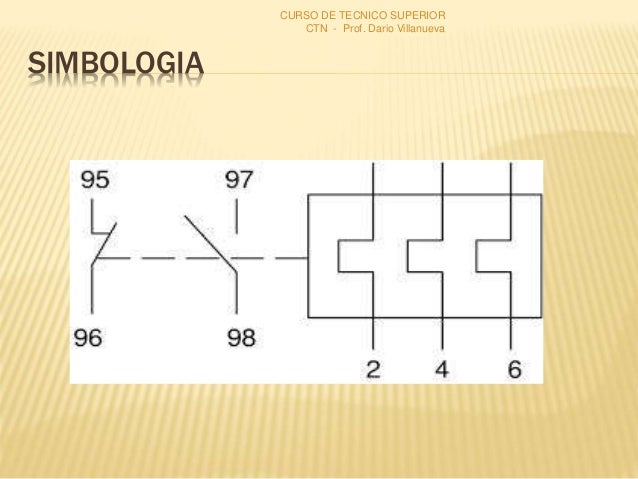

Resultado de imagen de simbolo rele termico


Características
Sus características más habituales son:

Compensados

La curvatura que adoptan las biláminas no sólo se debe al recalentamiento que provoca la corriente que circula en las fases, sino también a los cambios de la temperatura ambiente. Este factor ambiental se corrige con una bilámina de compensación sensible únicamente a los cambios de la temperatura ambiente y que está montada en oposición a las biláminas principales. Cuando no hay corriente, la curvatura de las biláminas se debe a la temperatura ambiente. Esta curvatura se corrige con la de la bilámina de compensación, de tal forma que los cambios de la temperatura ambiente no afecten a la posición del tope de sujeción. Por lo tanto, la curvatura causada por la corriente es la única que puede mover el tope provocando el disparo.
Los relés térmicos compensados son insensibles a los cambios de la temperatura ambiente, normalmente comprendidos entre –40 °C y + 60 °C.

Sensibles a una pérdida de fase

Este es un dispositivo que provoca el disparo del relé en caso de ausencia de corriente en una fase (funcionamiento monofásico). Lo componen dos regletas que se mueven solidariamente con las biláminas. La bilámina correspondiente a la fase no alimentada no se deforma y bloquea el movimiento de una de las dos regletas, provocando el disparo. Los receptores alimentados en corriente monofásica o continua se pueden proteger instalando en serie dos biláminas que permiten utilizar relés sensibles a una pérdida de fase. Para este tipo de aplicaciones, también existen relés no sensibles a una pérdida de fase.

Rearme automático o manual

El relé de protección se puede adaptar fácilmente a las diversas condiciones de explotación eligiendo el modo de rearme Manual o Auto (dispositivo de selección situado en la parte frontal del relé), que permite tres procedimientos de rearranque:
  • Las máquinas simples que pueden funcionar sin control especial y consideradas no peligrosas (bombas, climatizadores, etc.) se pueden rearrancar automáticamente cuando se enfrían las biláminas en un determinado lapso de tiempo.
  • En los automatismos complejos, el rearranque requiere la presencia de un operario por motivos de índole técnica y de seguridad. También se recomienda este tipo de esquema para los equipos de difícil acceso.
  • Por motivos de seguridad, las operaciones de rearme del relé en funcionamiento local y de arranque de la máquina debe realizarlas obligatoriamente el personal calificado.

Graduación en “amperios motor”

Visualización directa en el relé de la corriente indicada en la placa de características del motor. Los relés se regulan con un pulsador que modifica el recorrido angular que efectúa el extremo de la bilámina de compensación para liberarse del dispositivo de sujeción que mantiene el relé en posición armada. La rueda graduada en amperios permite regular el relé con mucha precisión. La corriente límite de disparo está comprendida entre 1,05 y 1,20 veces el valor indicado.

Principio de funcionamiento de los relés térmicos

Los relés térmicos poseen tres biláminas compuestas cada una por dos metales con coeficientes de dilatación muy diferentes unidos mediante laminación y rodeadas de un bobinado de calentamiento. Cada bobinado de calentamiento está conectado en serie a una fase del motor. La corriente absorbida por el motor calienta los bobinados, haciendo que las biláminas se deformen en mayor o menor grado según la intensidad de dicha corriente. La deformación de las biláminas provoca a su vez el movimiento giratorio de una leva o de un árbol unido al dispositivo de disparo.
Si la corriente absorbida por el receptor supera el valor de reglaje del relé, las biláminas se deformarán lo bastante como para que la pieza a la que están unidas las partes móviles de los contactos se libere del tope de sujeción. Este movimiento causa la apertura brusca del contacto del relé intercalado en el circuito de la bobina del contactor y el cierre del contacto de señalización. El rearme no será posible hasta que se enfríen las biláminas.


Clases de disparo

Curvas de disparo.
Los relés térmicos se utilizan para proteger los motores de las sobrecargas, pero durante la fase de arranque deben permitir que pase la sobrecarga temporal que provoca el pico de corriente, y activarse únicamente si dicho pico, es decir la duración del arranque, resulta excesivamente larga. La duración del arranque normal del motor es distinta para cada aplicación; puede ser de tan sólo unos segundos (arranque en vacío, bajo par resistente de la máquina arrastrada, etc.) o de varias decenas de segundos (máquina arrastrada con mucha inercia), por lo que es necesario contar con relés adaptados a la duración de arranque. La norma IEC 947-4-1-1 responde a esta necesidad definiendo tres tipos de disparo para los relés de protección térmica.

CONTACTORES

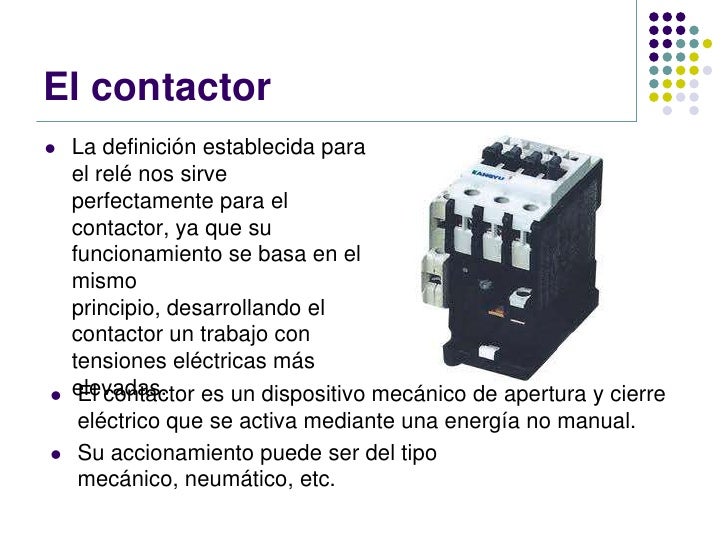

Resultado de imagen de que es un contactor                        PARA QUE  SIRVE UN  CONTACTOR

Un contactor es un componente electromecánico que tiene por objetivo establecer o interrumpir el paso de corriente, ya sea en el circuito de potencia o en el circuito de mando, tan pronto se dé tensión a la bobina (en el caso de contactores instantáneos). Un contactor es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación, con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una encendido y otra apagado, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción. Este tipo de funcionamiento se llama de "todo o nada". En los esquemas eléctricos, su simbología se establece con las letras KM seguidas de un número de orden.
Constructivamente son similares a los relés, y ambos permiten controlar en forma manual o automática, ya sea localmente o a distancia toda clase de circuitos. Pero se diferencian por la misión que cumple cada uno: los relés controlan corrientes de bajo valor como las de circuitos de alarmas visuales o sonoras, alimentación de contactores, etc. Los contactores se utilizan como interruptores electromagnéticos en la conexión y desconexión de circuitos de iluminación y fuerza motriz de elevada tensión y potencia.

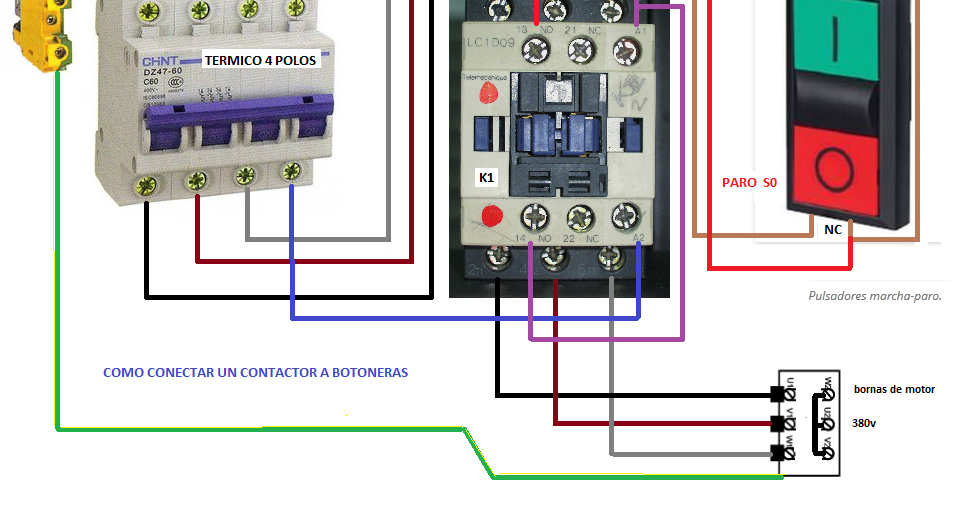

Resultado de imagen de imagenes de un contactor


                                    USOS DEL CONTACTOR
  • Aires acondicionados en la parte de control del compresor.
  • En la conmutación red / grupo, cuando se utilizan grupos electrógenos auxiliares por si falla el suministro de la compañía eléctrica.
  • Cuadros eléctricos de fábricas e instalaciones de gran superficie para control de la iluminación y circuitos de extracción de aire.
  • Maquinas herramientas como tornos y fresadoras.
  • Cualquier motor que haga uso del sistema de arranque estrella triangulo.
Los parámetros que hay que observar a la hora de utilizarlo son:
1.    La tensión de la bobina de excitación del contactor, podemos encontrarlos de 24V, 110V, 230V y 440V siempre alimentados en corriente alterna 50/60Hz.
2.    Contactos auxiliares que poseen y como están con el contactor en reposo. NC nos indicara contacto cerrado y NA abierto. Hay que tener en cuenta que estos contactos solo son para realizar la maniobra no se pueden utilizar con los contactos de potencia.
3.    Intensidad de empleo de los contactos de potencia.
4.    Si es para usar en guías DIN o tiene que ir atornillado al panel de soporte.
Resultado de imagen de imagenes de un contactor

                          PARTES DE UN CONTATOR
Carcasa
Es el soporte sobre el cual se fijan todos los componentes conductores al contactor. Está fabricado en material no conductor, posee rigidez y soporta el calor no extremo. Además, es la presentación visual del contactor.
Electroimán                                                                                       Es el elemento motor del contactor. Está compuesto por una serie de dispositivos. Los más importantes son el circuito magnético y la bobina. Su finalidad es transformar la energía eléctrica en magnetismo, generando así un campo magnético muy intenso, que provocará un movimiento mecánico.
Bobina
Es un arrollamiento de alambre de cobre muy delgado con un gran número de espiras, que al aplicársele tensión genera un campo magnético. Éste a su vez produce un campo electromagnético, superior al par resistente de los muelles, que a modo de resortes separan la armadura del núcleo, de manera que estas dos partes pueden juntarse estrechamente. Cuando una bobina se alimenta con corriente alterna, la intensidad que absorbe (denominada corriente de llamada) es relativamente elevada, debido a que el circuito solo tiene la resistencia del conductor.
Esta corriente elevada genera un campo magnético intenso, de manera que el núcleo puede atraer a la armadura y vencer la resistencia mecánica del resorte o muelle que los mantiene separados en estado de reposo. Una vez que el circuito magnético se cierra, al juntarse el núcleo con la armadura, aumenta la impedancia de la bobina, de tal manera que la corriente de llamada se reduce, obteniendo así una corriente de mantenimiento o de trabajo más baja. Se hace referencia a las bobinas de la siguiente forma: A1 y A2.
Núcleo
Es una parte metálica, de material ferromagnético, generalmente en forma de E, que va fijo en la carcasa. Su función es concentrar y aumentar el flujo magnético que genera la bobina (colocada en la columna central del núcleo), para atraer con mayor eficiencia la armadura.
Espira de sombra
Se utiliza para evitar las vibraciones en un contactor. Se la coloca de tal manera que abrace parte del campo magnético de la fuerza de atracción que une el hierro fijo con el hierro móvil. Cuando se opera con corriente alterna, esta fuerza de atracción desaparece debido a los ciclos de la corriente, generando que el hierro móvil se desprenda y se vuelva a pegar al hierro fijo generando vibraciones. Para evitarlo, la espira de sombra desfasa en el tiempo parte del flujo magnético, lo que a su vez desfasa en el tiempo la fuerza de atracción obteniéndose 2 fuerzas que trabajan en conjunto para evitar las vibraciones. En caso de operar con corriente continua no es necesario utilizar espira de sombra debido a que el flujo magnético es constante y no genera vibraciones.
Armadura
Elemento móvil, cuya construcción es similar a la del núcleo, pero sin espiras de sombra. Su función es cerrar el circuito magnético una vez energizada la bobina, ya que debe estar separado del núcleo, por acción de un muelle. Este espacio de separación se denomina cota de llamada.
Las características del muelle permiten que tanto el cierre como la apertura del circuito magnético se realicen muy rápido, alrededor de unos 10 milisegundos. Cuando el par resistente del muelle es mayor que el par electromagnético, el núcleo no logrará atraer a la armadura o lo hará con mucha dificultad. Por el contrario, si el par resistente del muelle es demasiado débil, la separación de la armadura no se producirá con la rapidez necesaria.
Contactos
Simbología de polos (arriba) y Contactos Auxiliares abajo).
Son elementos conductores que tienen por objeto establecer o interrumpir el paso de corriente en cuanto la bobina se energice. Todo contacto está compuesto por tres conjuntos de elementos: Dos partes fijas ubicadas en la coraza y una parte móvil colocada en la armadura para establecer o interrumpir el paso de la corriente entre las partes fijas. El contacto móvil lleva el mencionado resorte que garantiza la presión y por consiguiente la unión de las tres partes.
Tipos:
  • Contactos principales: Su función es establecer o interrumpir el circuito principal, consiguiendo así que la corriente se transporte desde la red a la carga. Simbología: se referencian con una sola cifra del 1 al 6.
  • Contactos auxiliares. Su función específica es permitir o interrumpir el paso de la corriente a las bobinas de los contactores o los elementos de señalización, por lo cual están dimensionados únicamente para intensidades muy pequeñas. Los tipos más comunes son:
  • Instantáneos. Actúan tan pronto se energiza la bobina del contactor. Se encargan de abrir y cerrar el circuito.
  • Temporizados. Actúan transcurrido un tiempo determinado desde que se energiza la bobina (temporizados a la conexión) o desde que se desenergiza la bobina (temporizados a la desconexión).
  • De apertura lenta. El desplazamiento y la velocidad del contacto móvil es igual al de la armadura.
  • De apertura positiva. Los contactos cerrados y abiertos no pueden coincidir cerrados en ningún momento.
En su simbología aparecen con dos cifras donde la unidad indica:
  • 1 y 2, contacto normalmente cerrados, NC.
  • 3 y 4, contacto normalmente abiertos, NA.
  • 5 y 6, contacto NC de apertura temporizada o de protección.
  • 7 y 8, contacto NA de cierre temporizado o de protección.
Por  su parte, la cifra de las decenas indica el número de orden de cada contacto en el contactor. En un lado se indica a qué contactor pertenece.
Relé térmico
El relé térmico es un elemento de protección que se ubica en el circuito de potencia, contra sobrecargas. Su principio de funcionamiento se basa en que el aumento de temperatura deforma de ciertos elementos bimetales, para accionar, cuando alcanza ciertos valores, unos contactos auxiliares que desactiven todo el circuito y energicen al mismo tiempo un elemento de señalización.
El bimetal está formado por dos metales de diferente coeficiente de dilatación y unidos firmemente entre sí, regularmente mediante soldadura de punto. El calor necesario para curvar o reflexionar la lámina bimetálica lo produce una resistencia, arrollada alrededor del bimetal, que está cubierto con asbesto, a través de la cual circula la corriente que va de la red al motor.
Los bimetales comienzan a curvarse cuando la corriente sobrepasa el valor nominal para el cual se han dimensionado, empujando una placa de fibra hasta que se produce el cambio de estado de los contactos auxiliares que lleva.
Resorte
Es un muelle encargado de devolver los contactos a su posición de reposo una vez que cesa el campo magnético de las bobinas.
